Выносная площадка К-1.1(3;4)

В наличии

Характеристики:

Грузоподъемность: 1200, 2500кг
Все тех. характеристики...

x
запрос отправлен

Ваш запрос отправлен.Наш менеджер свяжется с вами в ближайшее время!

Площадка выносная представляет собой незаменимое вспомогательное средство для осуществления строительства монолитных зданий. Принцип работы на подобных площадках заключается в установке её в проем либо в окно здания. Затем на неё при помощи крана подаются кирпичи, цемент, а также прочие строительные материалы. Кроме этого на площадку разрешается выход людей.

Технические характеристики

Марка К-1 К-1.4 К-1.3
Грузоподъемность, кг 1200 2500 2500
Рабочая площадка, м 1,5х2,0 2,49х2,17 2,49х2,17
Габаритные размеры, м 3,3х2,3х1,3 4,65х2,3х1,4 4,8х2,3х1,4
Масса, кг 500 950 1000
Примечание деревянный настил деревянный настил металлический настил

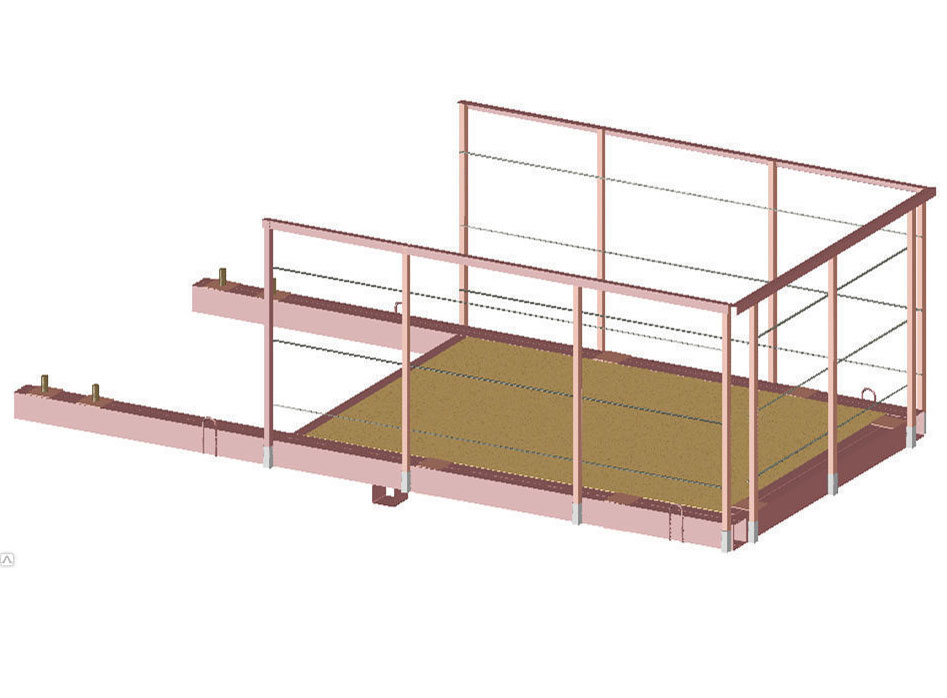

Выносная строительная площадка является средством подмащивания. Выносные площадки применяются в качестве строительного оборудования для приема грузов, либо опалубки на площадку этажа, либо в проем окна. Данные площадки оборудуются настилом и металлическим ограждением, сооружённым из прямоугольной трубы. Настил может быть металлическим или деревянным.

Во время использования выносных площадок для приема строительных материалов учитывается расчётная грузоподъемность площадок. В период проектирования они разрабатываются, учитывая планируемые нагрузки, и обязательный запас прочности.

Порядок использования выносной площадки

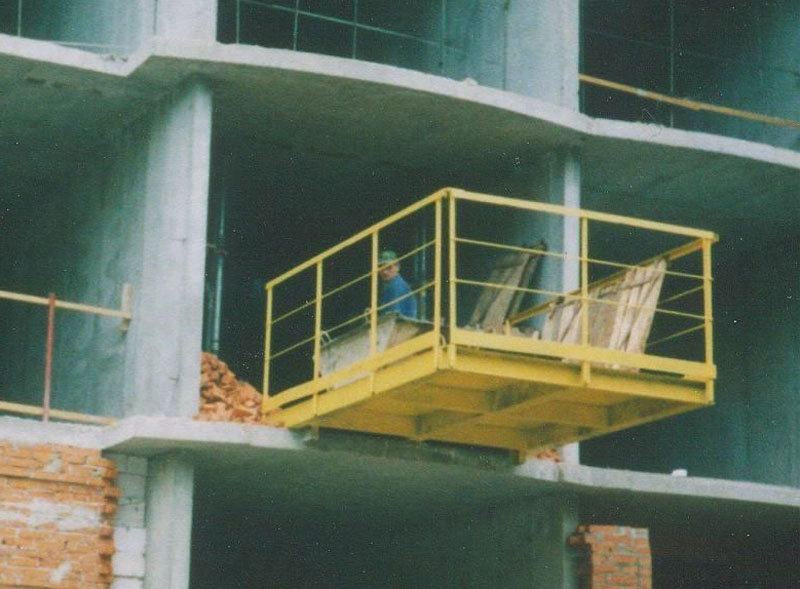

Площадка устанавливается с помощью поднятия краном в проём либо в окно здания. Её фиксируют на перекрытии при помощи распорных домкратов (телескопических стоек). Их установку производят между перекрытиями здания. Жесткая фиксация строительной площадки в проёме на имеющемся фасаде строения осуществляется при помощи стоек крепления. Чтобы закрепить площадку требуется четыре распорных стойки. С помощью крана на выносную площадку подаются строительные материалы. В случае установки ограждения, на площадку разрешается выход строителей.

Документация на изделие

Тверской экспериментально-механический завод осуществляет производство выносных площадок, согласно имеющимся нормам проектирования, изготовления. Поставляемые строительные площадки в себя включают документацию, в полной мере подходящую для организаций по техническому надзору.

Документация в себя включает:

  • паспорт на изделие;
  • сертификат, подтверждающий соответствие;
  • инструкцию по эксплуатации изделия;
  • шильду на площадке.

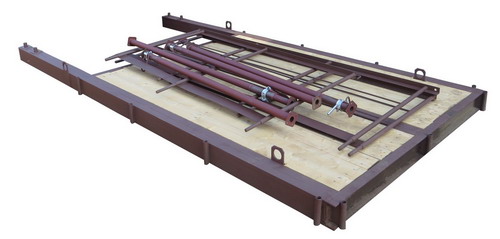

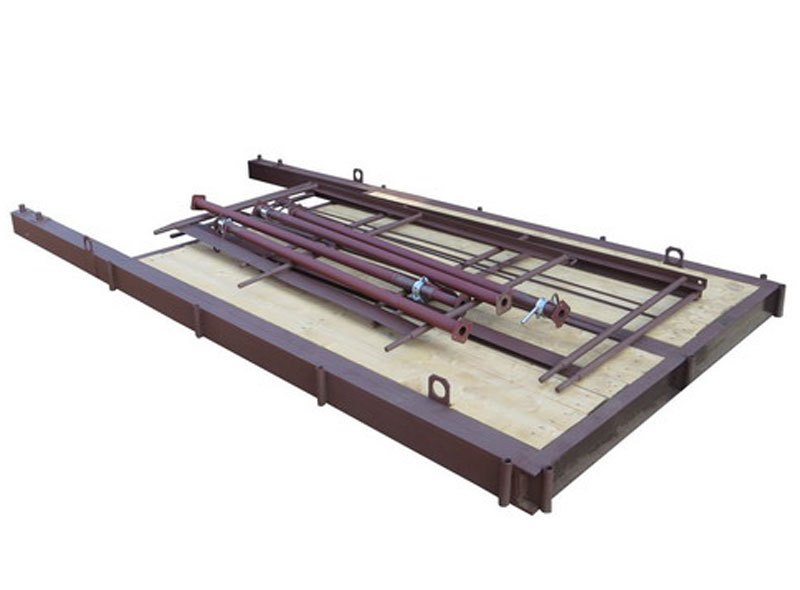

        К-1,4 в транспортном виде

   Приложения

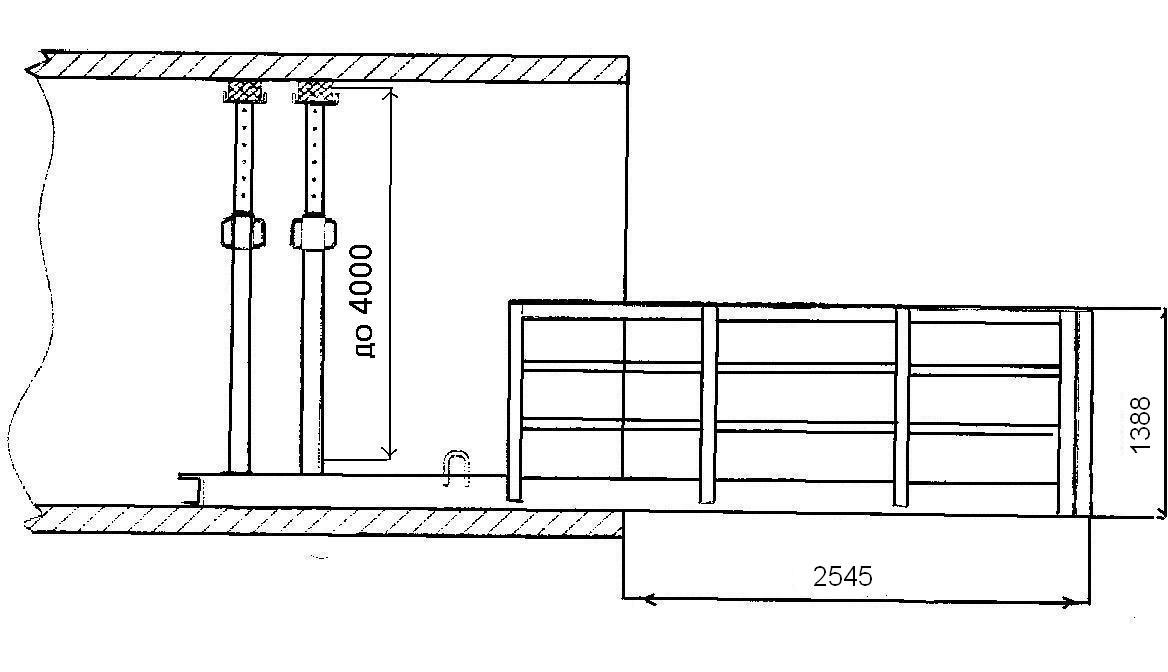

ploshadka-chertesh2.jpg Чертеж (файл .JPG   70 КБ)

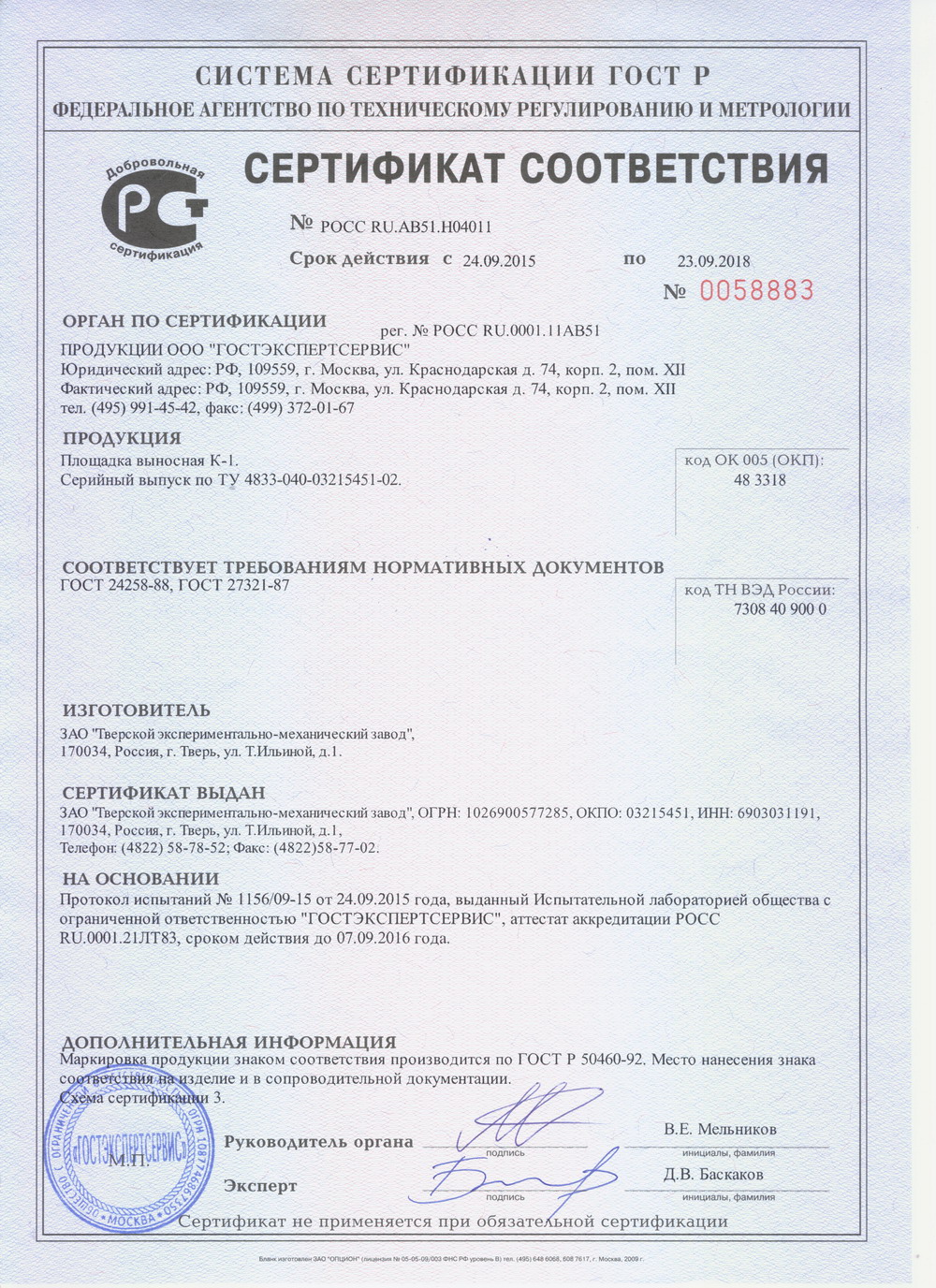

3449 ts sait.jpg Сертификат К-1 (файл .JPG   334 КБ)
цсм 2016.pdf Справка о необязательной сертификации (файл .PDF   399 КБ)
